鋼結構廠房施工對工程材料及質量控制標準

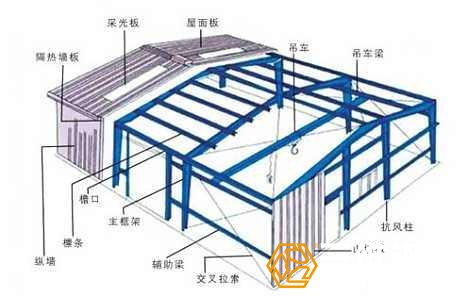

1、鋼結構廠房施工結構用鋼材：(除特殊說明外均按下表加工)

2、鋼材除滿足國家材料規范要求外,地震區尚應滿足下列要求：

（1）鋼材的屈服強度實測值與抗拉強度實測值的比值不應大于0.85；

（2）鋼材應有明顯的屈服臺階，且伸長率不應小于20%；

（3）鋼材應有良好的焊接性和合格沖擊韌性；

（4）焊接承重結構鋼材還應具有冷彎試驗的合格保證；

當鋼結構廠房施工鋼板厚度大于等于厚度40mm且承受沿板厚方向的拉力時，鋼板厚度方向性能級別至少保證 Z15。

2.1鋼結構廠房施工所有構件鋼材須保證硫、磷的極限含量，對焊接構件鋼材尚須保證碳的極限含量。

2.2焊接柱翼緣為焰切邊。

3、鋼結構廠房施工焊材：Ⅰ級鋼及Q235B鋼采用E43焊條，Ⅱ級鋼及Q345B鋼采用E50焊條，自動及半自動焊采用H08A、H08E焊絲配合高錳型焊劑，質量要求符合JGJ81-1991標準。當Q235B鋼與Q345B鋼連接時，采用與低強度鋼材相適應的焊接材料。

4、鋼結構焊接設計標準與檢驗標準

4.1構件翼緣與端板（包括柱底板）的連接應采用全熔透對接焊縫，腹板與端板的連接應采用角對接組合焊縫，或與腹板等強的角焊縫。

4.2 凡板件對接焊縫應為全熔透，焊縫等級為二級，8mm厚度以上焊縫需做超聲波探傷。小于8毫米厚對接焊縫按外觀二級標準檢驗。

4.3除上述以外的焊縫一律按照三級標準檢驗。

4.4焊縫尺寸應滿足：hfmax≤1.2t (t 為較薄構件板厚),圖中未標明角焊縫很小厚度為6mm,一律滿焊。hfmin≥1.5√t2(t2為較厚構件板厚)。

4.5鋼結構廠房施工補充說明：

（1）本圖中未注明的焊縫，施工時應根據其連接形式分別采用如下幾種形式施工,焊縫高度擬取兩構件中較薄構件厚度,焊縫長度為滿焊。

（2）焊縫形式：a）.相同厚度的鋼板與鋼板的平接；b）.不相同厚度的鋼板與鋼板的平接；c）.鋼板與鋼板或角鋼的搭接；d）.在對接焊縫的拼接處，當焊件的寬度不同或厚度在一側相差4mm以上時，應分別在寬度方向或厚度方向從一側或兩側做成坡度不大于1：2.5的斜角。

    5、螺栓：本工程除圖中高強度螺栓注明外，皆采用10.9級高強度摩擦型螺栓，構件摩擦面處理為噴砂后生赤銹，摩擦面抗滑移系數不小于0.45，高強螺栓必須采用扭矩法施工，地腳螺栓待調整緊固后，墊片與底板四面圍焊。

M16：P=100kN；M20：P=155kN；M22：P=190kN；M24：P=225kN；M30：P=355kN。

6、構件運輸過程中要妥善綁扎,以防止變形和損傷。

7、結構安裝前應對構件進行全面檢查:如構件的數量長度垂直度安裝接頭處螺栓孔之間的尺寸是否符合設計要求。

8、在安裝鋼柱前應檢查柱腳錨栓之間的尺寸,露出基礎頂面的尺寸基礎頂面的標高是否符合設計要求,以及柱腳錨栓的螺紋是否有損傷（基礎施工時注意保護）。

9、安裝時應設置臨時纜風繩，待全部支撐、檁條安裝之后，才可拆除臨時纜風繩。

10、墻梁安裝時應設置木撐，以防墻梁下撓、傾覆。

11、屋面板在山墻邊、天溝邊、屋脊及氣樓四周均應采用自攻釘加強，具體在每波谷內打二顆自攻釘，沿山墻處間距300mm打一顆自攻釘。

12、屋面板在檁條位置處必須設置支座,不得漏設。

13、泛水板、包邊板厚度見建筑，在墻梁或檁條處用自攻釘固定，與屋面板或墻面板用拉鉚釘固定，拉鉚釘間距不得大于300mm。

14、天溝、屋脊處均須設置海綿堵頭。

15、墻面板自攻釘固定：與墻梁固定每波谷一顆，頂部、底部墻梁固定每波谷二顆。

16、各構件均須放樣，并尺寸經核對無誤后方可下料。

17、二層樓面施工采取臨時支撐支撐，需等結構達到規范要求強度后方可拆除臨時支撐。

18、本說明未盡處請嚴格按照國家現行有關規范及規程施工。

19、鋼結構廠房施工除銹、防腐和防火要求

19.1除銹：除鍍鋅構件外，所有鋼結構及其配件均須經噴丸除銹，等級為Sa2  級。構件制作完畢后進行拋丸除銹處理，除銹等級要求《涂裝前表面銹蝕除銹等級》和（GB50205-95）中的Sa2.5級標準 并且除去鋼材表面的塵垢。

19.2防腐：

19.2.1屋面檁條、墻梁、拉條、套管及室外構件均為鍍鋅構件。

19.2.2除鍍鋅及刷防火涂料構件外，其余鋼材經除銹處理后應立即進行噴涂油漆，要求紅丹底漆兩道,兩道不小于70μm；醇酸面漆兩道，干漆膜總厚度不小于125μm。鋼柱柱腳表面涂刷摻水泥重量2%的NaNO?2 水泥沙漿，再用C15混凝土包裹。

19.2.3.防火涂料做法：

（1）鋼柱、柱間支撐耐火極限3小時；

（2）樓面梁2小時；

（3）屋面鋼梁、水平支撐、系桿(包括天溝托架兼做XG)、屋面桁架耐火極限1.5小時；

（4）鋼樓梯耐火極限1小時；

（5）本工程耐火極限達到＞1.5h；采用厚涂型鋼結構防火涂料保護的金屬結構；耐火極限達到≤1.5h；采用薄涂型鋼結構防火涂料保護的金屬結構。

19.3現場焊接兩側個50mm范圍內暫不涂漆，待現場焊完后，再按規定補漆。

19.4鋼結構廠房施工過程中,應根據材料特性（如涂裝材料使用年限,結構使用環境條件等）,定期對結構進行必要維護（如對鋼結構重新進行涂裝,更換損壞構件等）,以確保使用過程中的結構安全。
