這是一種與熱浸鋅防腐蝕效果相當的長效防腐蝕方法。具體做法是先對鋼構件表面作噴砂除銹，使其表面露出金屬光澤并打毛。再用乙炔-氧焰將不斷送出的鋁（鋅）絲融化，并用壓縮空氣吹附到鋼構件表面，以形成蜂窩狀的鋁（鋅）噴涂層（厚度約80μm～100μm）。很后用環氧樹脂或氯丁橡膠漆等涂料填充毛細孔，以形成復合涂層。此法無法在管狀構件的內壁施工，因而管狀構件兩端必須做氣密性封閉，以使內壁不會腐蝕。這種工藝的優點是對構件尺寸適應性強，構件形狀尺寸幾乎不受限制。大到如葛洲壩的船閘也是用這種方法施工的。另一個優點則是這種工藝的熱影響是局部的，受約束的，因而不會產生熱變形。與熱浸鋅相比，這種方法的工業化程度較低，噴砂噴鋁（鋅）的勞動強度大，質量也易受操作者的情緒變化影響。

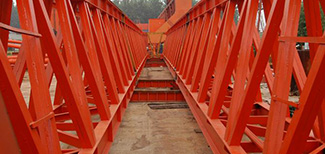

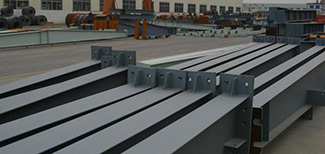

涂層法防腐蝕性一般不如長效防腐蝕方法（但目前氟碳涂料防腐蝕年限甚至可達50年）。所以用于室內鋼結構或相對易于維護的室外鋼結構較多。它一次成本低，但用于戶外時維護成本較高。涂層法的施工的第一步是除銹。優質的涂層依賴于徹底的除銹。所以要求高的涂層一般多用噴砂噴丸除銹，露出金屬的光澤，除去所有的銹跡和油污。現場施工的涂層可用手工除銹。涂層的選擇要考慮周圍的環境。不同的涂層對不同的腐蝕條件有不同的耐受性。涂層一般有底漆（層）和面漆（層）之分。底漆含粉料多，基料少。成膜粗糙，與鋼材粘附力強，與面漆結合性好。面漆則基料多，成膜有光澤，能保護底漆不受大氣腐蝕，并能抗風化。不同的涂料之間有相容與否的問題，前后選用不同涂料時要注意它們的相容性。涂層的施工要有適當的溫度（5～38℃之間）和濕度（相對濕度不大于85%）。涂層的施工環境粉塵要少，構件表面不能有結露。涂裝后4小時之內不得淋雨。涂層一般做4～5遍。干漆膜總厚度室外工程為150μm，室內工程為125μm，允許偏差為25μm.在海邊或海上或是在有強烈腐蝕性的大氣中，干漆膜總厚度可加厚為200～220μm.
